?產品說明
夯神HH系列高速液壓樁錘是新一代機電液一體化的多功能錘擊設備。液壓樁錘以沖擊強度可調、沉樁效率高、不易損樁、移位轉場方便、更加環保等突出優勢，成為高污染的柴油錘及低效率的靜壓樁機的替代產品。
錘體質量0.5?20t，沖擊能量4?300kJ。電子控制、液壓加力，沖擊強度可調。適用于各種工法和各種樁型。可打垂直樁、傾斜樁。可打不同形狀規格的預應力樁，預制混凝土樁，鋼板樁，鋼管樁以及組合鋼樁等。
整機高度較同類產品低?2m ，沖擊強度可按需要調整，根據沖擊能量自動控制落錘對樁的作用時間，充分釋放能量。采用組合式樁帽，更換方便。配置可開啟吊具（脫鉤裝置），以保證施工安全。
液壓樁錘一般與自行式樁架、液壓動力站等成套使用。可釆用專用樁架或柴油錘的樁架。與旋挖鉆機機配套時，可直接利用旋挖鉆機的導向架（桅桿）及液壓動力。
HH系列高速液壓樁錘可懸掛作業，起重機直接吊起樁錘打樁。特別適合于打斜樁，打密集的板樁，在不便接近的位置打樁。
微型、小型樁錘技術參數可參閱高速液壓夯實機。

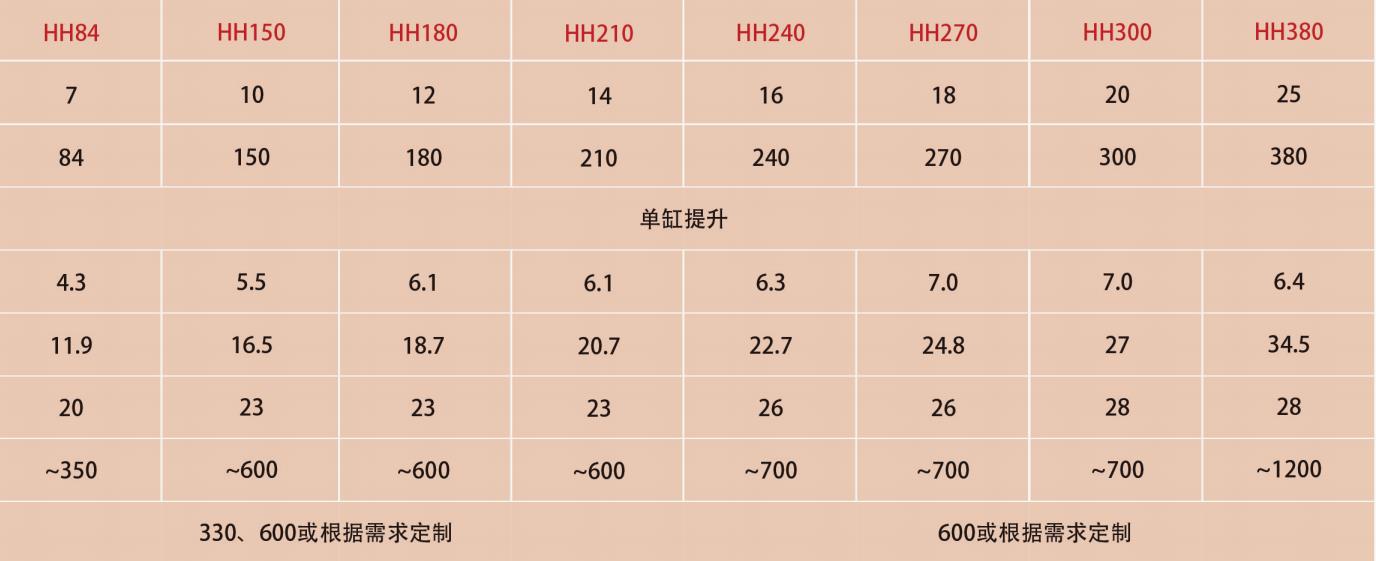

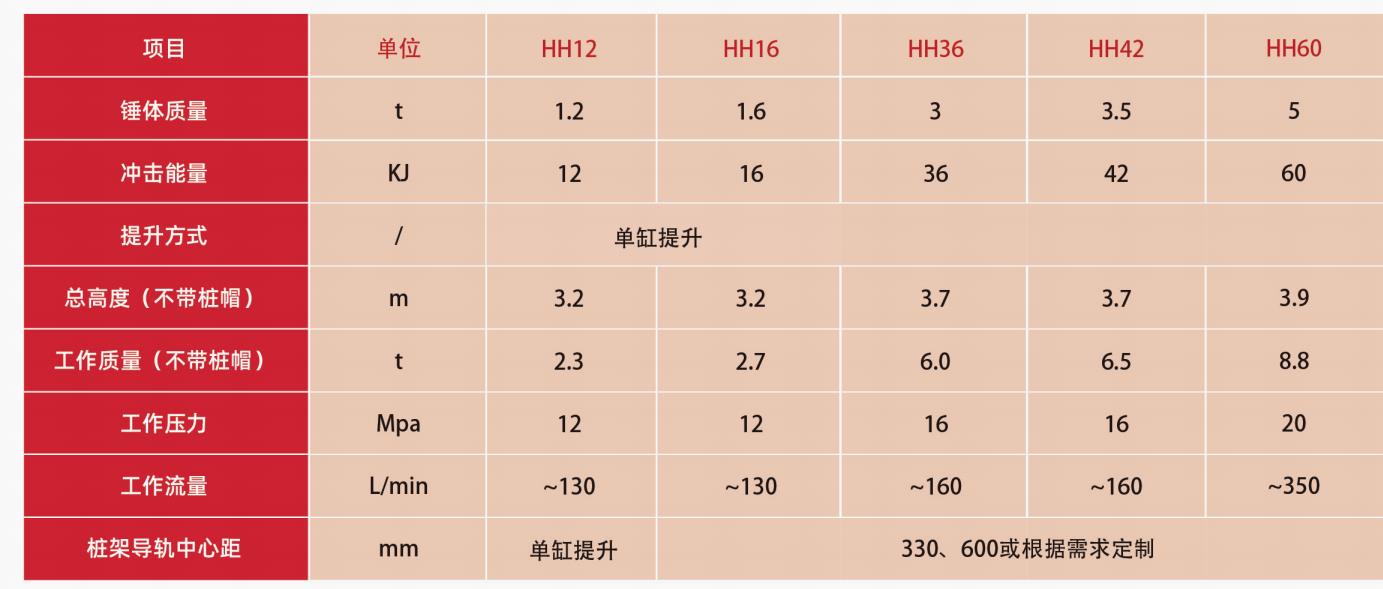

?主要性能及參數
項目 | 單位 | 中型 | 重型 | |||||||
HH36 | HH42 | HH60 | HH84 | HH150 | HH210 | HH240 | HH300 | |||
額定沖擊能量 | KJ | 36 | 42 | 60 | 84 | 150 | 210 | 240 | 300 | |
錘體質量 | t | 3 | 3.5 | 5 | 7 | 10 | 14 | 16 | 30 | |
錘體行程 | mm | 200-1200 | 200-1500 | |||||||
錘擊頻率 | min-1 | 30-80 | ||||||||
工作質量 | t | 6.4 | 6.9 | 8.8 | 11.9 | 16.5 | 20.7 | 22.7 | 27 | |
外形尺寸 | 長 | mm | 860 | 860 | 990 | 990 | 1430 | 1430 | 1430 | 1430 |
寬 | 860 | 860 | 990 | 990 | 1200 | 1200 | 1200 | 1200 | ||
高 | 3670 | 3670 | 3890 | 4315 | 5700 | 5700 | 5700 | 6530 | ||

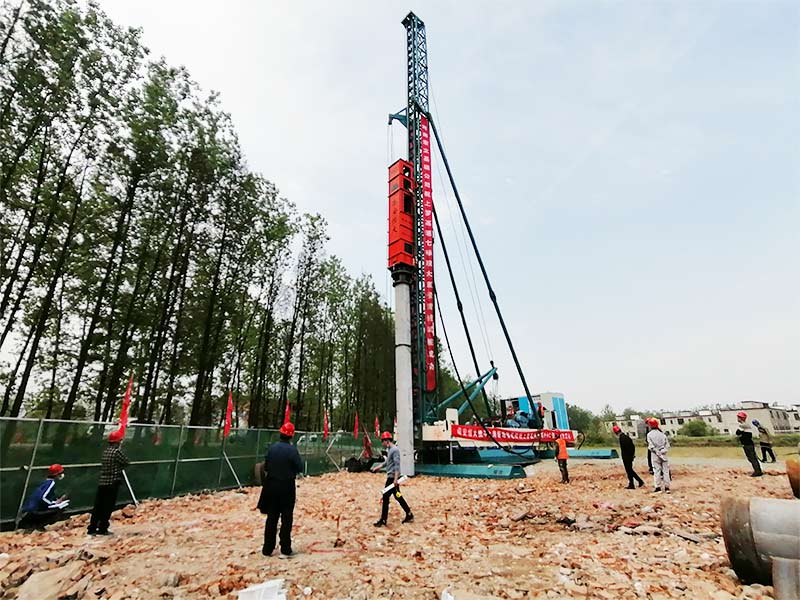

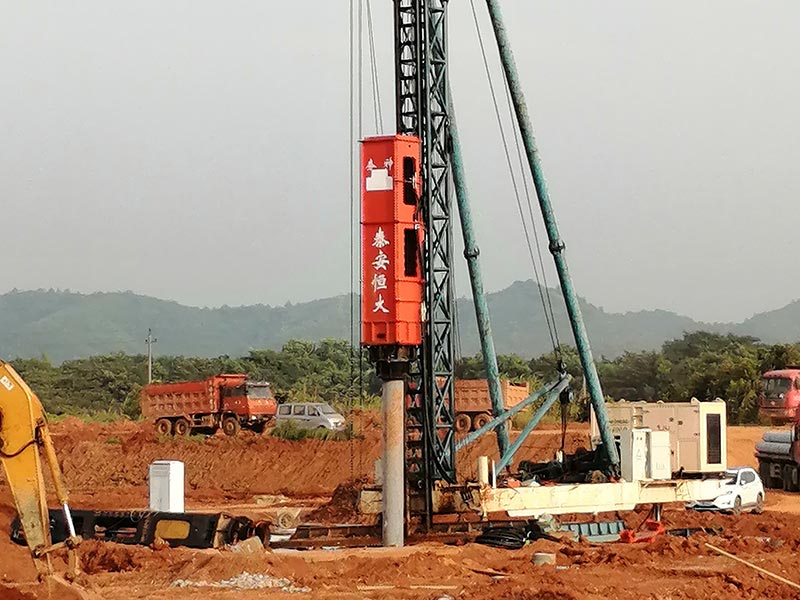

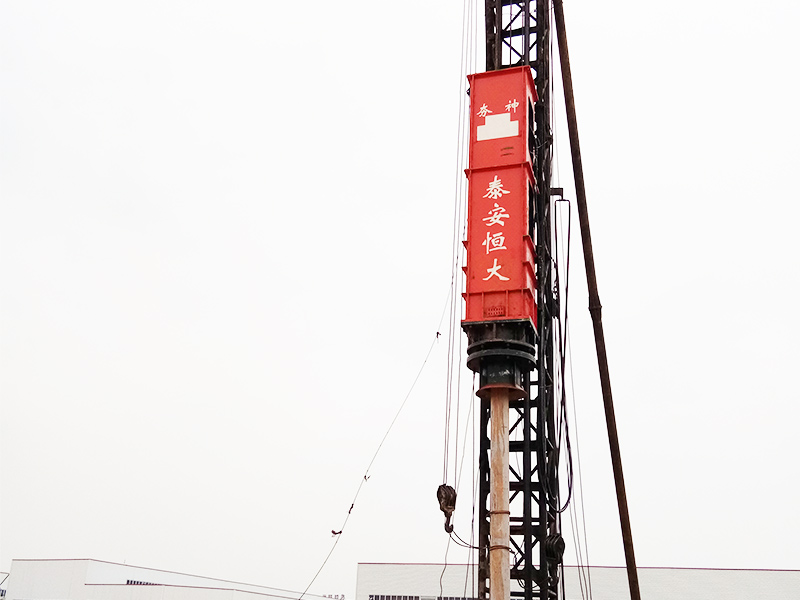

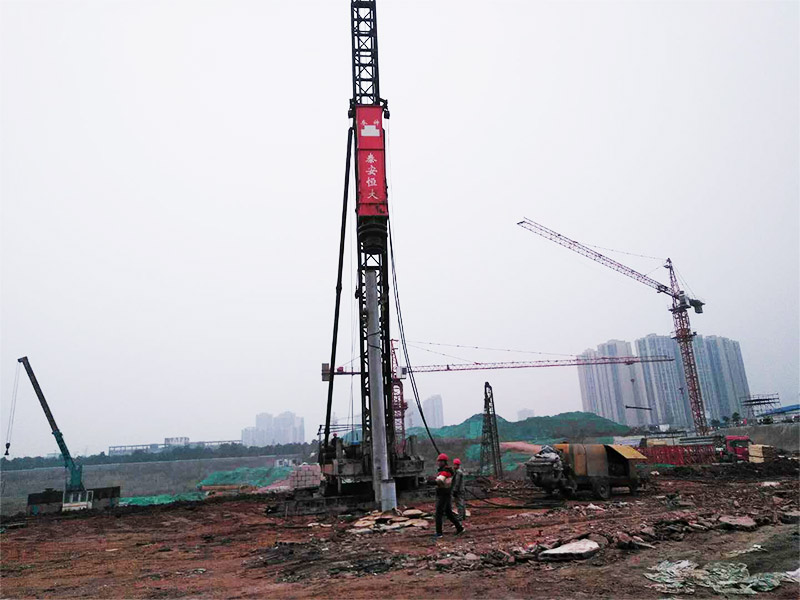

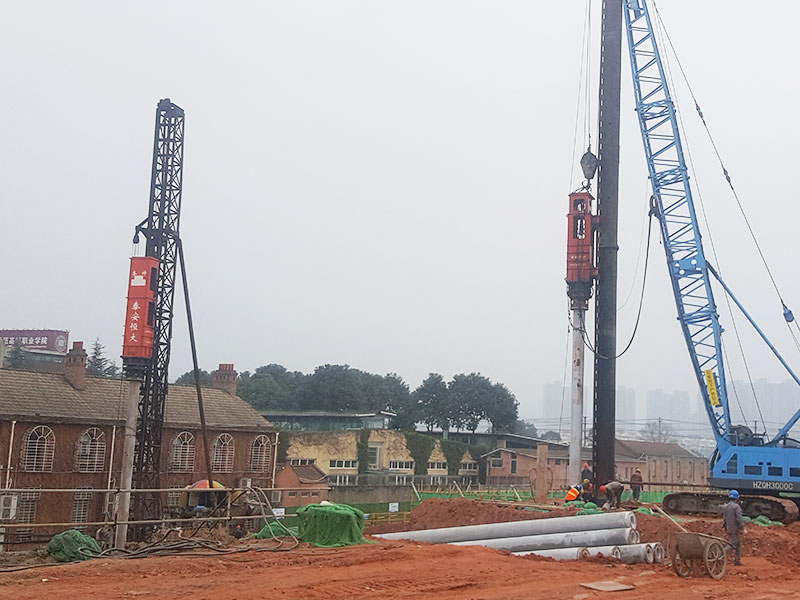

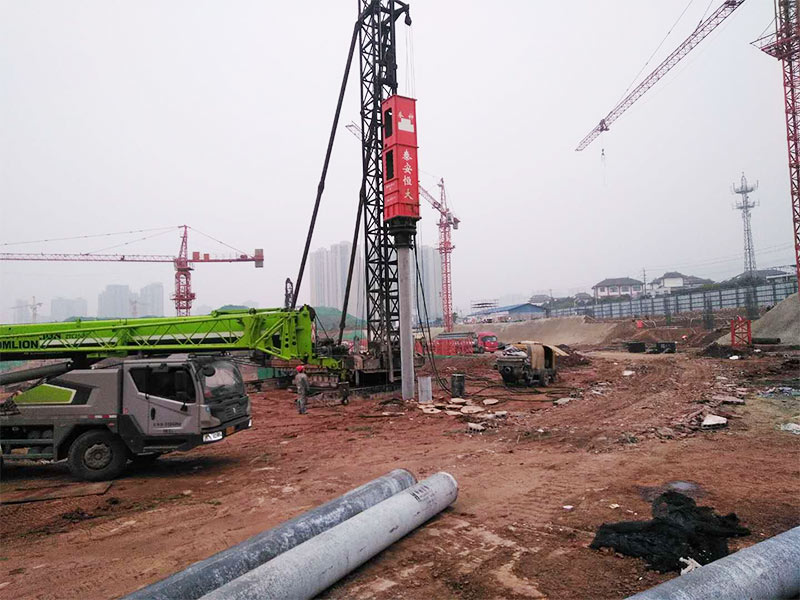

?應用實例
